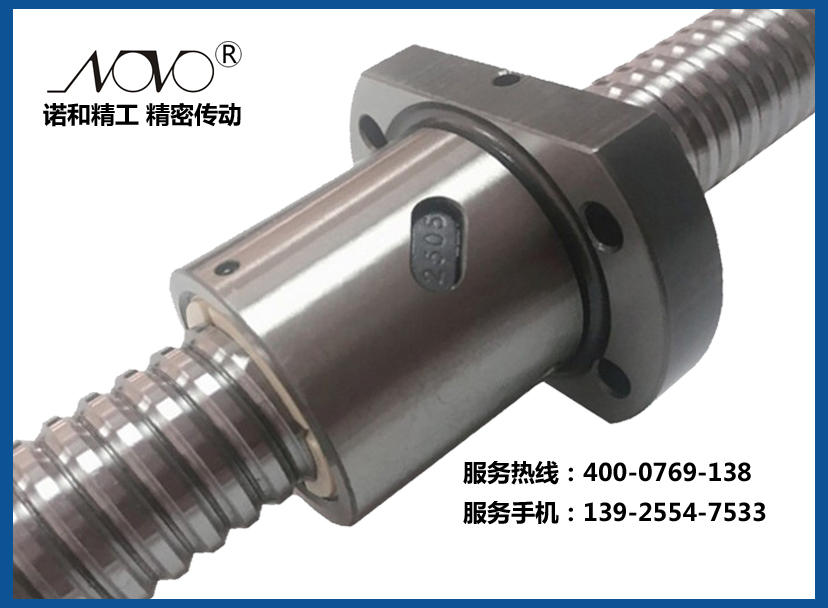

滚珠丝杠的回程误差解析



问:滚珠丝杠的回程误差大吗?能否完全消除呢?
答:有几个等级,P1,P2,P3,P4四个等级,P1精度2.5+,P2精度7+,P3精度+12,一般误差是消除不了的,单位微米级。

问:丝杠中平均行程允许误差ep=2×Lu/300×v300p,后面数字符号代表的是什么?
答:ep为实际累积导程误差,代表螺母移动距离,V300P是任意300mm行程的导程变动。

问:滚珠丝杠副在数控机床上安装时,常采用预拉消除热伸长误差方法,为什么?
答:使用时间长了,丝杠会发热,造成伸长,预拉伸,就是为了消除伸长后的轴向误差一般在丝杠一端螺母锁紧后用千分表打在丝杆端然后锁螺母,大概预拉三到五丝。夸张点认为你装好丝杠后,丝杆热了会变形就会弯,因为丝杠两端都锁紧了。你预拉下它变形时就不会弯了,因为它有个拉力向两边。

滚珠丝杠副选择计算
1.1 精度选择
一般在初步设计时设定丝杠的任意300mm行程变动量应小于目标设定位的定位精度值的1/3——1/2。
1.2 丝杠导程的确定
1.3 按额定动载荷初步确定滚珠丝杠规格
2.滚珠丝杠副的校核计算
2.1 压杆稳定性校核
轴向固定的长丝杠在承受压缩负载时, 应校核其压杆稳定性。

2.2 丝杠临界转速校核
长丝杠在告诉下工作,为防止弯曲共振,应娇艳临界转速。
2.3 精度验算即刚度校核
丝杠的导程误差、伺服系统误差、各机械环节弹性变形引起的误差是影响加工中心定位精度的因素。
一般情况下,在以上各环节中影响弹性变形自大到小排列顺序是:滚珠丝杠本身的抗压刚度Ktmin;支承轴承的轴向刚度Kba;滚珠丝杠副中滚珠与滚道的接触刚度Kc;折算到滚珠丝杠副上伺服系统刚度KR;折算到滚珠丝杠副上联轴节的刚度K1;滚珠丝杠副的抗扭刚度Kk;螺母座、轴承座的刚度Kh。
丝杠的弹性变形为:δ= Ff /K。
